Sprinter-Ausbau in 3D planen
Dein Sprinter steht mit den Werksmaßen schon im Planer – neun Varianten von L1H1 bis L4H3. Stell Bett, Küche und Bad hinein und sieh sofort, was passt, was mit Radkasten oder Schiebetür kollidiert und wie viel Gewicht auf den Achsen landet.
- 9 Varianten · L1H1 bis L4H3
- 6 Grundriss-Vorlagen
- Ohne Anmeldung
- Derzeit kostenlos

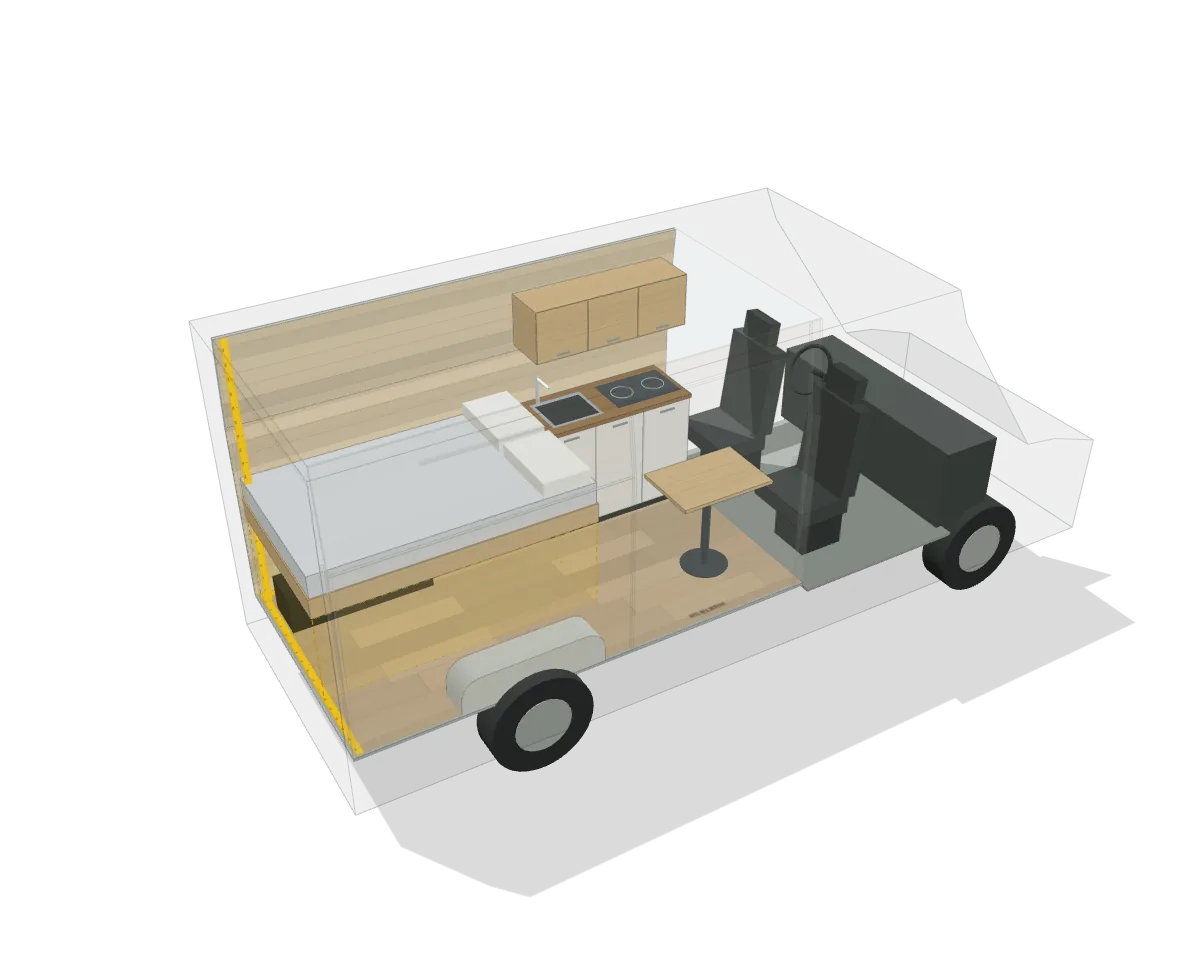

Zum Drehen ziehenLaderaum 3.272 × 1.787 × 1.974 mmBeispiel: Sprinter L2H2 · Französisches Bett (längs)Worauf es beim Sprinter ankommt
Vier Fragen, die sich fast jeder beim Sprinter-Ausbau stellt – und die der Planer beantwortet, bevor du Material kaufst.
Querbett oder Längsbett?
Der Laderaum ist 1.787 mm breit. Für ein Querbett wird das knapp: Mit 30 mm Wandaufbau pro Seite bleiben rund 1,73 m Liegelänge. Trag deinen Wandaufbau ein, und der Planer rechnet mit dem Netto-Innenmaß. Reicht es nicht, wählst du ein französisches Bett oder zwei Längsbetten.
Wie viel Stehhöhe brauchst du?
H2 bietet 1.974 mm Laderaumhöhe, H3 sogar 2.243 mm. Was nach Boden- und Deckenaufbau übrig bleibt, entscheidet, ob du aufrecht stehen kannst. Im Planer wechselst du die Variante und vergleichst direkt.
Gewicht und Achslasten
Wer mit dem Führerschein Klasse B fahren will, darf 3,5 t zulässige Gesamtmasse nicht überschreiten. Der Planer startet mit dem fahrbereiten Leergewicht deiner Variante, verteilt jedes Element auf Vorder- und Hinterachse und warnt, bevor eine Achse überladen ist.
Schiebetür und Radkästen
Die Schiebetür ist 1.300 mm breit, zwischen den Radkästen bleiben 1.350 mm. Stellt die Küche die Türöffnung zu oder stößt ein Schrank an den Radkasten, wird das sofort rot markiert – samt Millimeterangabe.
Fertige Grundrisse für deinen Sprinter
Wähl eine Vorlage, und der Planer stellt alle Möbel passend in deinen Sprinter. In den L2H2 passen 3 der 11 Vorlagen, in die L3- und L4-Varianten je 6. Jede Vorlage kannst du danach frei umbauen.
Sprinter L2H2Französisches Bett (längs)
Doppelbett längs hinten links, Durchgang rechts, Küche vorn.
Sprinter L2H2Zwei Längsbetten
Zwei Einzelbetten an den Seitenwänden, Durchgang dazwischen, Heckgarage darunter.
Sprinter L2H2Schlafsitzbank
Rock-’n’-Roll-Sitzbank hinten, die sich nachts flach umklappen lässt, Küche an der linken Wand. Passt auch in kompakte und niedrige Vans.
Sprinter L3H2Längsbetten + Halbdinette + Bad
Zwei Einzelbetten im Heck mit Heckgarage darunter, vorn eine Halbdinette, Bad links und Küche rechts. Für lange Vans.
Sprinter L3H2Stockbett + Halbdinette + Bad
Zwei Querbetten übereinander im Heck (ideal für Kinder), dazu Halbdinette, Bad und eine Küche an der Schiebetür.
Sprinter L3H2Hubbett + hohe Heckgarage
Doppelbett, das tagsüber nach oben fährt – darunter entsteht eine extra hohe Heckgarage für Fahrräder. Bad und Küche vorn.
In drei Schritten zum Grundriss
Alles läuft im Browser – ohne Installation und ohne Anmeldung.
Sprinter wählen
Wähl deine Variante und trag deinen Wandaufbau ein. Dann rechnet der Planer mit dem Netto-Innenmaß – nicht mit dem Blechmaß.
Grundriss aufbauen
Starte mit einer Vorlage oder zieh Elemente hinein: Betten, Küche, Bad, Wassertank, Batterie, Heizung und mehr – über 90 Elementtypen, alle Maße millimetergenau.
Prüfen und speichern
Kollisionen werden rot markiert, Gewicht und Achslasten siehst du in der Liste. Dein Entwurf wird automatisch gespeichert, die Stückliste exportierst du als CSV.
Alle Sprinter-Varianten mit Werksmaßen
Laderaum, Radstand und Außenlänge stammen aus den Herstellerangaben. Klick auf „Öffnen“, und die Variante startet direkt im Planer.
Baujahr ab 2018 · Hinterradantrieb · Laderaumbreite 1.787 mm · Breite zwischen den Radkästen 1.350 mm · Schiebetürbreite 1.300 mm
| Variante | Laderaumlänge | Laderaumhöhe | Radstand | Länge außen | Passende Vorlagen | |
|---|---|---|---|---|---|---|
| L1H1 | 2.607 mm | 1.719 mm | 3.259 mm | 5,27 m | 1 von 11 | Öffnen → |
| L1H2 | 2.607 mm | 1.974 mm | 3.259 mm | 5,27 m | 1 von 11 | Öffnen → |
| L2H1 | 3.272 mm | 1.719 mm | 3.665 mm | 5,93 m | 3 von 11 | Öffnen → |
| L2H2 | 3.272 mm | 1.974 mm | 3.665 mm | 5,93 m | 3 von 11 | Öffnen → |
| L2H3 | 3.272 mm | 2.243 mm | 3.665 mm | 5,93 m | 3 von 11 | Öffnen → |
| L3H2 | 4.307 mm | 1.974 mm | 4.325 mm | 6,97 m | 6 von 11 | Öffnen → |
| L3H3 | 4.307 mm | 2.243 mm | 4.325 mm | 6,97 m | 6 von 11 | Öffnen → |
| L4H2 | 4.707 mm | 1.974 mm | 4.325 mm | 7,37 m | 6 von 11 | Öffnen → |
| L4H3 | 4.707 mm | 2.243 mm | 4.325 mm | 7,37 m | 6 von 11 | Öffnen → |
Häufige Fragen
Kann ich auch einen älteren Sprinter planen?
Im Planer ist der Sprinter ab Baujahr 2018 mit Hinterradantrieb hinterlegt. Für ein älteres Modell wählst du „Eigene Maße“ und trägst Länge, Breite und Höhe deines Laderaums ein. Der Planer startet dann mit der ähnlichsten Variante und übernimmt deine Maße.
Ist der Planer wirklich kostenlos?
Ja. Derzeit ist alles kostenlos und ohne Limit – du brauchst nicht einmal ein Konto. Ohne Konto bleibt dein Entwurf in deinem Browser gespeichert, mit einem kostenlosen Konto hast du ihn auf jedem Gerät. Sollte es später bezahlte Tarife geben, erfährst du das rechtzeitig.
Wie genau sind die Maße?
Laderaum, Radstand und Außenmaße stammen aus den Herstellerangaben, ebenso die Türmaße, soweit bekannt. Lage und Größe der Radkästen und der Verlauf der nach oben einziehenden Seitenwände sind Schätzwerte, die du im Planer anpassen kannst. Miss vor dem Zuschnitt trotzdem immer an deinem eigenen Van nach.
Funktioniert das auch auf dem Handy?
Ja. Du ziehst Elemente mit einem Finger, drehst die Ansicht mit einem Finger auf einer freien Fläche und zoomst mit zwei Fingern. Für die Feinarbeit an den Maßen ist ein Laptop aber angenehmer.
Ersetzt der Planer eine Abnahme?
Nein. Der Planer hilft dir beim Planen und Prüfen, ersetzt aber keine fachliche Beratung zur Konstruktion, keine Abnahme oder Genehmigung (in Deutschland etwa durch TÜV oder DEKRA, in Österreich durch die Landesprüfstelle) und kein Nachmessen an deinem eigenen Van.
Dein Sprinter steht schon in 3D bereit
Derzeit kostenlos · ohne Anmeldung · direkt im Browser
