Der Ducato ist der Klassiker unter den Kastenwagen. Im Planer findest du ihn – ebenso wie Jumper und Boxer – in allen acht Varianten von L1H1 bis L4H3. Stell Querbett, Küche und Bad hinein und sieh sofort, was passt, was kollidiert und wie viel Gewicht auf den Achsen landet.

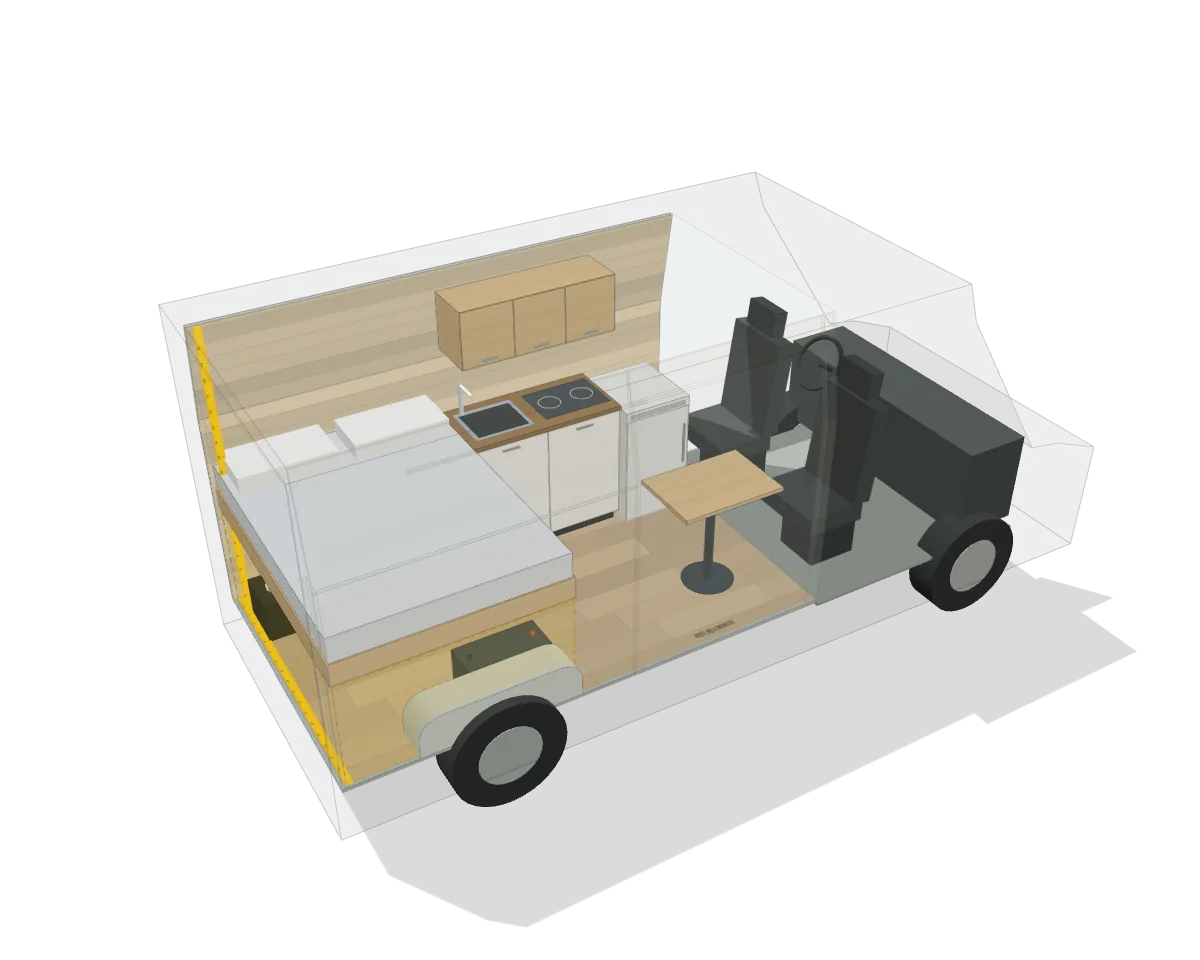

Zum Drehen ziehenLaderaum 3.120 × 1.870 × 1.932 mmBeispiel: Ducato L2H2 · Querbett + Küche + SitzeckeDer Ducato hat eigene Stärken und ein paar Tücken. Der Planer kennt beides.
Mit 1.870 mm Laderaumbreite ist der Ducato breiter als Sprinter, Crafter oder Transit. Mit 30 mm Wandaufbau pro Seite bleiben rund 1,81 m für ein Querbett. Trag deinen Wandaufbau ein, und der Planer zeigt dir, was wirklich übrig bleibt.
Der Ducato wird über die Vorderräder angetrieben. Liegen Wassertank, Batterie und volle Heckgarage zu weit hinten, fehlt vorn die Traktion. Der Planer verteilt jedes Element auf die Achsen und warnt, wenn die Vorderachse zu leicht wird.
In den L2H2 mit 5,41 m Außenlänge passen 6 der 11 Vorlagen, in den knapp 6 m langen L3H2 schon 10 – darunter die Halbdinette mit Bad und das Stockbett. Vergleiche beide, bevor du einen Van kaufst.
Citroën Jumper und Peugeot Boxer haben denselben Laderaum wie der Ducato, ebenso der Opel Movano ab 2021 und der Toyota Proace Max. Im Planer wählst du einfach dein Modell – Maße und Vorlagen sind identisch.
My Campervan begann als Werkzeug für einen einzigen Van. Die Frage damals: Passen Querbett, Küche und Toilette zusammen in einen Ducato L2H2, ohne die Schiebetür zu blockieren? Heute kennt der Planer 22 Vans – und jede Funktion geht auf eine echte Frage beim Ausbau zurück.
Wähl eine Vorlage, und der Planer stellt alle Möbel passend in deinen Ducato. In den L2H2 passen 6 der 11 Vorlagen, in die L3-Varianten je 10 und in die L4-Varianten alle 11. Jede Vorlage kannst du danach frei umbauen.
Festes Querbett hinten mit Heckgarage darunter, Küche an der linken Wand, Drehsitz und Tisch.
Querbett hinten, davor eine Nasszelle mit WC; Küche und Sitzecke vorn.
Doppelbett längs hinten links, Durchgang rechts, Küche vorn.
Rock-’n’-Roll-Sitzbank hinten, die sich nachts flach umklappen lässt, Küche an der linken Wand. Passt auch in kompakte und niedrige Vans.
Festes Querbett plus eine L-Sitzbank, die sich mit abgesenktem Tisch zum zweiten Bett umbauen lässt.
Schmales Querbett, das sich nachts zum Doppelbett ausziehen lässt – so hast du tagsüber mehr Wohnraum. Bad vorn, Küche links.
Zwei Einzelbetten an den Seitenwänden, Durchgang dazwischen, Heckgarage darunter.
Der Kastenwagen-Klassiker: Halbdinette hinter dem Fahrer, Bad links, Küche rechts hinter der Schiebetür und ein Querbett im Heck.
Zwei Einzelbetten im Heck mit Heckgarage darunter, vorn eine Halbdinette, Bad links und Küche rechts. Für lange Vans.
Zwei Querbetten übereinander im Heck (ideal für Kinder), dazu Halbdinette, Bad und eine Küche an der Schiebetür.
Doppelbett, das tagsüber nach oben fährt – darunter entsteht eine extra hohe Heckgarage für Fahrräder. Bad und Küche vorn.
Alles läuft im Browser – ohne Installation und ohne Anmeldung.
Wähl deine Variante und trag deinen Wandaufbau ein. Dann rechnet der Planer mit dem Netto-Innenmaß – nicht mit dem Blechmaß.
Starte mit einer Vorlage oder zieh Elemente hinein: Betten, Küche, Bad, Wassertank, Batterie, Heizung und mehr – über 90 Elementtypen, alle Maße millimetergenau.
Kollisionen werden rot markiert, Gewicht und Achslasten siehst du in der Liste. Dein Entwurf wird automatisch gespeichert, die Stückliste exportierst du als CSV.
Laderaum, Radstand und Außenlänge stammen aus den Herstellerangaben. Klick auf „Öffnen“, und die Variante startet direkt im Planer. Das gilt genauso für Citroën Jumper und Peugeot Boxer.
Baujahr ab 2014 · Laderaumbreite 1.870 mm · Breite zwischen den Radkästen 1.422 mm · Schiebetürbreite 1.250 mm (L1: 1.075 mm)
| Variante | Laderaumlänge | Laderaumhöhe | Radstand | Länge außen | Passende Vorlagen | |
|---|---|---|---|---|---|---|
| L1H1 | 2.670 mm | 1.662 mm | 3.000 mm | 4,96 m | 3 von 11 | Öffnen → |
| L1H2 | 2.670 mm | 1.932 mm | 3.000 mm | 4,96 m | 3 von 11 | Öffnen → |
| L2H1 | 3.120 mm | 1.662 mm | 3.450 mm | 5,41 m | 4 von 11 | Öffnen → |
| L2H2 | 3.120 mm | 1.932 mm | 3.450 mm | 5,41 m | 6 von 11 | Öffnen → |
| L3H2 | 3.705 mm | 1.932 mm | 4.035 mm | 6,00 m | 10 von 11 | Öffnen → |
| L3H3 | 3.705 mm | 2.172 mm | 4.035 mm | 6,00 m | 10 von 11 | Öffnen → |
| L4H2 | 4.070 mm | 1.932 mm | 4.035 mm | 6,36 m | 11 von 11 | Öffnen → |
| L4H3 | 4.070 mm | 2.172 mm | 4.035 mm | 6,36 m | 11 von 11 | Öffnen → |
Ja. Citroën Jumper und Peugeot Boxer sind baugleich mit dem Ducato und stehen im Planer als eigene Modelle bereit – mit denselben Maßen und Vorlagen.
Im Planer ist der Ducato ab Baujahr 2014 hinterlegt. Hast du ein älteres Modell, vergleich kurz die Laderaummaße oder trag über „Eigene Maße“ deine gemessenen Werte ein.
Ja. Derzeit ist alles kostenlos und ohne Limit – du brauchst nicht einmal ein Konto. Ohne Konto bleibt dein Entwurf in deinem Browser gespeichert, mit einem kostenlosen Konto hast du ihn auf jedem Gerät. Sollte es später bezahlte Tarife geben, erfährst du das rechtzeitig.
Laderaum, Radstand und Außenmaße stammen aus den Herstellerangaben, ebenso die Türmaße, soweit bekannt. Lage und Größe der Radkästen und der Verlauf der nach oben einziehenden Seitenwände sind Schätzwerte, die du im Planer anpassen kannst. Miss vor dem Zuschnitt trotzdem immer an deinem eigenen Van nach.
Ja. Du ziehst Elemente mit einem Finger, drehst die Ansicht mit einem Finger auf einer freien Fläche und zoomst mit zwei Fingern. Für die Feinarbeit an den Maßen ist ein Laptop aber angenehmer.
Nein. Der Planer hilft dir beim Planen und Prüfen, ersetzt aber keine fachliche Beratung zur Konstruktion, keine Abnahme oder Genehmigung (in Deutschland etwa durch TÜV oder DEKRA, in Österreich durch die Landesprüfstelle) und kein Nachmessen an deinem eigenen Van.
