Crafter-Ausbau in 3D planen
Der VW Crafter ab 2017 und der baugleiche MAN TGE sind mit allen sechs Varianten im Planer hinterlegt, von L3H2 bis L5H4. Stell Querbett, Küche und Bad hinein und sieh sofort, was passt, was kollidiert und wie viel Gewicht auf den Achsen landet.
- 6 Varianten · L3H2 bis L5H4
- Laderaum bis 2.196 mm hoch
- Ohne Anmeldung
- Derzeit kostenlos

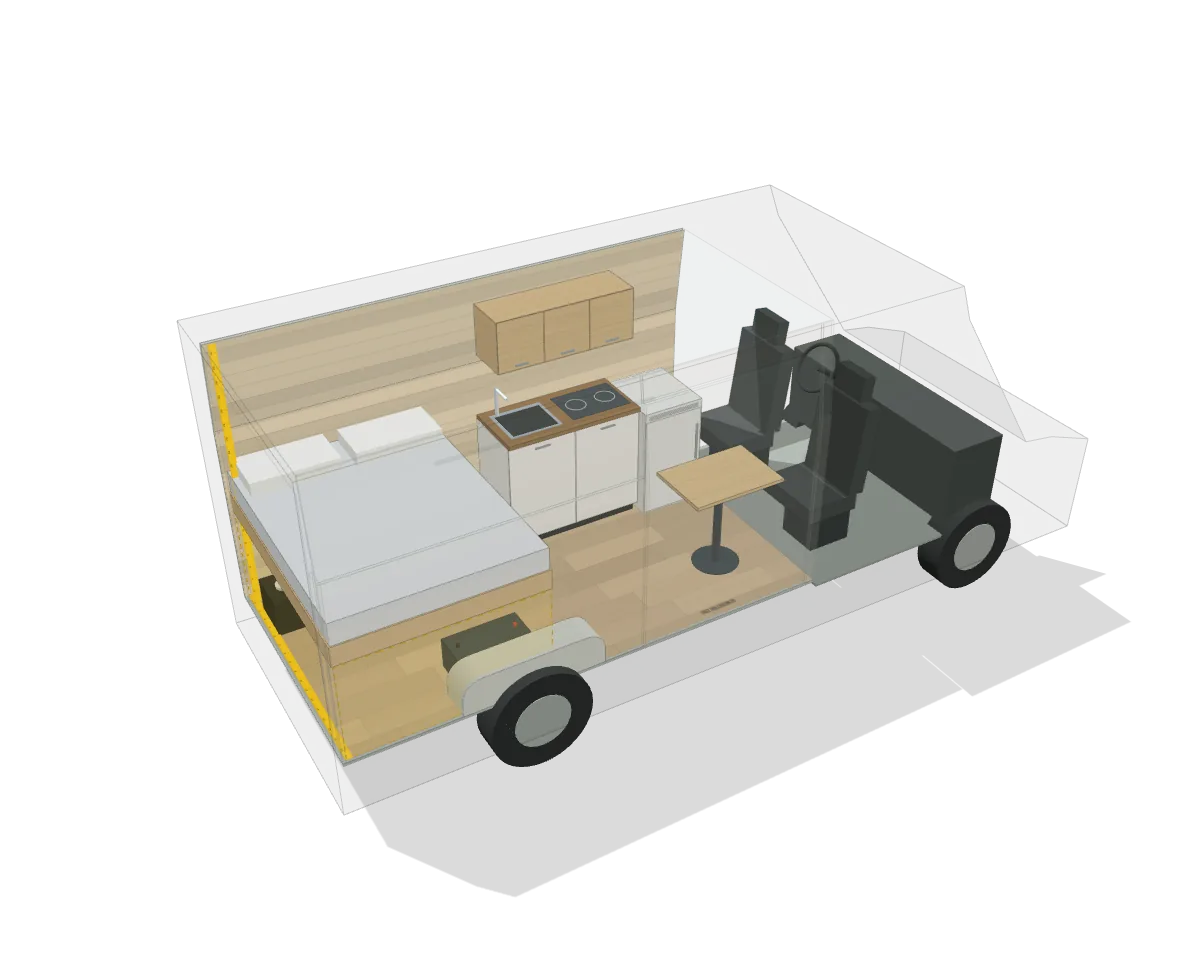

Zum Drehen ziehenLaderaum 3.450 × 1.832 × 1.961 mmBeispiel: Crafter L3H3 · Querbett + Küche + SitzeckeWorauf es beim Crafter ankommt
Viel Raum, viele Möglichkeiten. Diese vier Punkte klärst du im Planer, bevor du dich festlegst.
Viel Höhe für Hubbett und Stockbett
Mit H3 hast du 1.961 mm Laderaumhöhe, mit H4 sogar 2.196 mm. In die langen Varianten L4 und L5 passen deshalb alle 11 Vorlagen – auch das Hubbett über einer hohen Heckgarage und das Stockbett.
Passt ein Querbett?
Der Laderaum ist 1.832 mm breit. Mit 30 mm Wandaufbau pro Seite bleiben rund 1,77 m für ein Querbett. Trag deinen Wandaufbau ein, und der Planer zeigt dir, ob das für dich reicht – oder ob Längsbetten besser passen.
Kompakt: der L3H3
Der Crafter L3H3 ist knapp 6 m lang und bietet trotzdem viel: 7 der 11 Vorlagen passen hinein, darunter das Querbett mit Bad und das ausziehbare Querbett.
Crafter oder TGE?
Der MAN TGE ist baugleich mit dem Crafter. Im Planer wählst du einfach deine Marke – Maße und Vorlagen sind identisch.
Fertige Grundrisse für deinen Crafter
Wähl eine Vorlage, und der Planer stellt alle Möbel passend in deinen Crafter. In den L3H3 passen 7 der 11 Vorlagen, in die L4- und L5-Varianten alle 11. Jede Vorlage kannst du danach frei umbauen.
Crafter L3H3Querbett + Küche + Sitzecke
Festes Querbett hinten mit Heckgarage darunter, Küche an der linken Wand, Drehsitz und Tisch.
Crafter L3H3Querbett + Bad
Querbett hinten, davor eine Nasszelle mit WC; Küche und Sitzecke vorn.
Crafter L3H3Französisches Bett (längs)
Doppelbett längs hinten links, Durchgang rechts, Küche vorn.
Crafter L3H3Zwei Längsbetten
Zwei Einzelbetten an den Seitenwänden, Durchgang dazwischen, Heckgarage darunter.
Crafter L3H3Schlafsitzbank
Rock-’n’-Roll-Sitzbank hinten, die sich nachts flach umklappen lässt, Küche an der linken Wand. Passt auch in kompakte und niedrige Vans.
Crafter L3H3Querbett + L-Sitzbank
Festes Querbett plus eine L-Sitzbank, die sich mit abgesenktem Tisch zum zweiten Bett umbauen lässt.
Crafter L3H3Ausziehbares Querbett + Bad
Schmales Querbett, das sich nachts zum Doppelbett ausziehen lässt – so hast du tagsüber mehr Wohnraum. Bad vorn, Küche links.
Crafter L4H3Querbett + Halbdinette + Bad
Der Kastenwagen-Klassiker: Halbdinette hinter dem Fahrer, Bad links, Küche rechts hinter der Schiebetür und ein Querbett im Heck.
Crafter L4H3Längsbetten + Halbdinette + Bad
Zwei Einzelbetten im Heck mit Heckgarage darunter, vorn eine Halbdinette, Bad links und Küche rechts. Für lange Vans.
Crafter L4H3Stockbett + Halbdinette + Bad
Zwei Querbetten übereinander im Heck (ideal für Kinder), dazu Halbdinette, Bad und eine Küche an der Schiebetür.
Crafter L4H3Hubbett + hohe Heckgarage
Doppelbett, das tagsüber nach oben fährt – darunter entsteht eine extra hohe Heckgarage für Fahrräder. Bad und Küche vorn.
In drei Schritten zum Grundriss
Alles läuft im Browser – ohne Installation und ohne Anmeldung.
Crafter wählen
Wähl deine Variante und trag deinen Wandaufbau ein. Dann rechnet der Planer mit dem Netto-Innenmaß – nicht mit dem Blechmaß.
Grundriss aufbauen
Starte mit einer Vorlage oder zieh Elemente hinein: Betten, Küche, Bad, Wassertank, Batterie, Heizung und mehr – über 90 Elementtypen, alle Maße millimetergenau.
Prüfen und speichern
Kollisionen werden rot markiert, Gewicht und Achslasten siehst du in der Liste. Dein Entwurf wird automatisch gespeichert, die Stückliste exportierst du als CSV.
Alle Crafter-Varianten mit Werksmaßen
Laderaum, Radstand und Außenlänge stammen aus den Herstellerangaben. Klick auf „Öffnen“, und die Variante startet direkt im Planer. Das gilt genauso für den MAN TGE.
Baujahr ab 2017 · Laderaumbreite 1.832 mm · Breite zwischen den Radkästen 1.380 mm · Schiebetürbreite 1.310 mm
| Variante | Laderaumlänge | Laderaumhöhe | Radstand | Länge außen | Passende Vorlagen | |
|---|---|---|---|---|---|---|
| L3H2 | 3.450 mm | 1.726 mm | 3.640 mm | 5,99 m | 5 von 11 | Öffnen → |
| L3H3 | 3.450 mm | 1.961 mm | 3.640 mm | 5,99 m | 7 von 11 | Öffnen → |
| L4H3 | 4.300 mm | 1.961 mm | 4.490 mm | 6,84 m | 11 von 11 | Öffnen → |
| L4H4 | 4.300 mm | 2.196 mm | 4.490 mm | 6,84 m | 11 von 11 | Öffnen → |
| L5H3 | 4.855 mm | 1.961 mm | 4.490 mm | 7,39 m | 11 von 11 | Öffnen → |
| L5H4 | 4.855 mm | 2.196 mm | 4.490 mm | 7,39 m | 11 von 11 | Öffnen → |
Häufige Fragen
Gilt der Planer auch für den MAN TGE?
Ja. Der MAN TGE ist baugleich mit dem Crafter und steht im Planer als eigenes Modell bereit – mit denselben Maßen und Vorlagen.
Und der Crafter vor 2017?
Im Planer ist der Crafter ab Baujahr 2017 hinterlegt. Für das Vorgängermodell wählst du „Eigene Maße“ und trägst die Maße deines Laderaums ein; der Planer startet dann mit der ähnlichsten Variante.
Ist der Planer wirklich kostenlos?
Ja. Derzeit ist alles kostenlos und ohne Limit – du brauchst nicht einmal ein Konto. Ohne Konto bleibt dein Entwurf in deinem Browser gespeichert, mit einem kostenlosen Konto hast du ihn auf jedem Gerät. Sollte es später bezahlte Tarife geben, erfährst du das rechtzeitig.
Wie genau sind die Maße?
Laderaum, Radstand und Außenmaße stammen aus den Herstellerangaben, ebenso die Türmaße, soweit bekannt. Lage und Größe der Radkästen und der Verlauf der nach oben einziehenden Seitenwände sind Schätzwerte, die du im Planer anpassen kannst. Miss vor dem Zuschnitt trotzdem immer an deinem eigenen Van nach.
Funktioniert das auch auf dem Handy?
Ja. Du ziehst Elemente mit einem Finger, drehst die Ansicht mit einem Finger auf einer freien Fläche und zoomst mit zwei Fingern. Für die Feinarbeit an den Maßen ist ein Laptop aber angenehmer.
Ersetzt der Planer eine Abnahme?
Nein. Der Planer hilft dir beim Planen und Prüfen, ersetzt aber keine fachliche Beratung zur Konstruktion, keine Abnahme oder Genehmigung (in Deutschland etwa durch TÜV oder DEKRA, in Österreich durch die Landesprüfstelle) und kein Nachmessen an deinem eigenen Van.
