Transit-Camperausbau in 3D planen
Ob kompakter Transit Custom oder großer Transit: Beide Custom-Generationen und der Transit ab 2014 sind mit Werksmaßen im Planer hinterlegt. Probier Schlafsitzbank, Aufstelldach, Querbett oder Bad aus und sieh sofort, was in deinen Ford passt.
- 3 Modelle · 12 Varianten
- Aufstelldach mit Dachbett
- Ohne Anmeldung
- Derzeit kostenlos

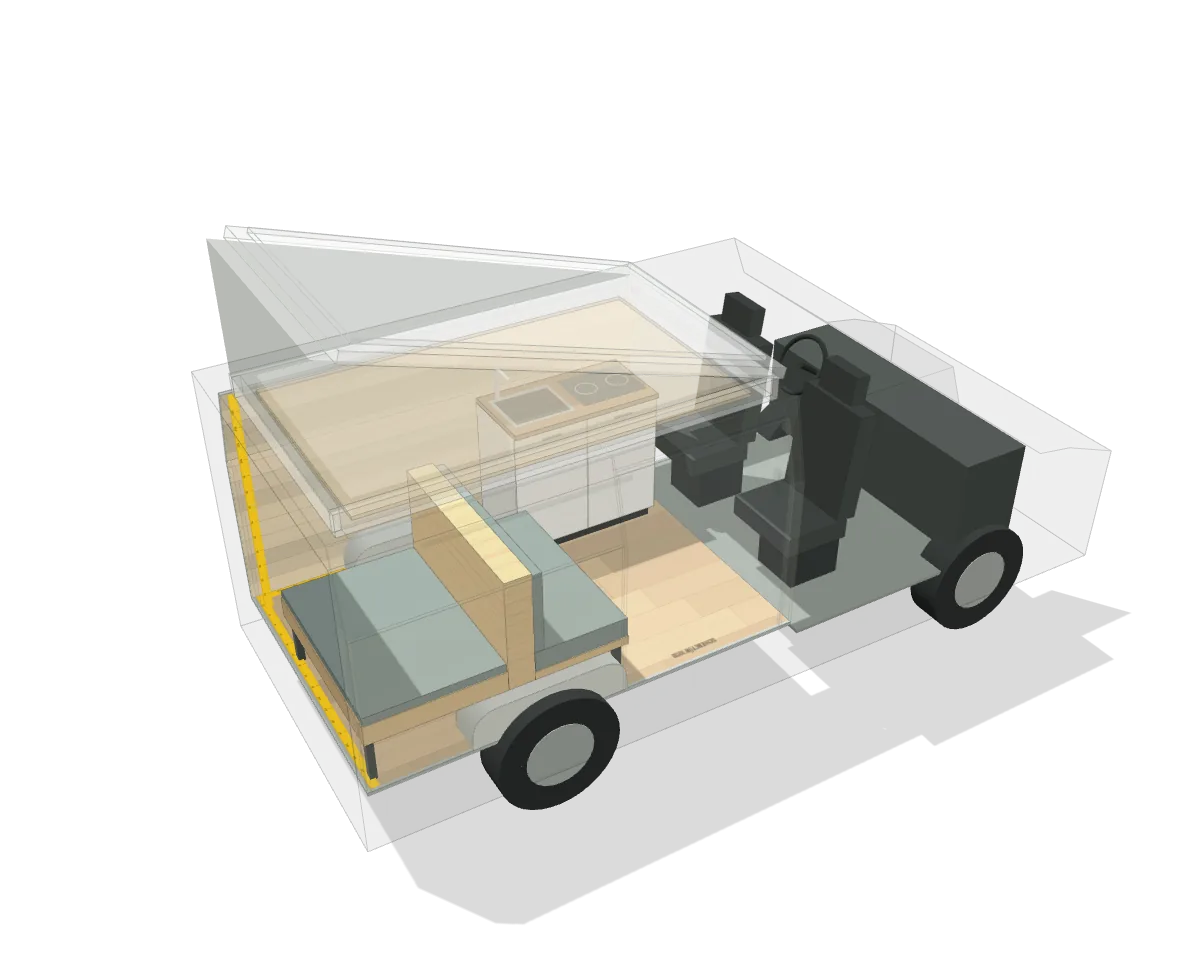

Zum Drehen ziehenLaderaum 2.555 × 1.775 × 1.406 mmBeispiel: Transit Custom (2012–2023) L1H1 · Schlafsitzbank + AufstelldachWorauf es beim Transit ankommt
Custom oder großer Transit – zwei sehr verschiedene Ausbauten. Der Planer kennt beide.
Transit Custom: kompakt schlafen
Im Custom mit Normaldach ist die Schlafsitzbank der Klassiker: tagsüber Sitzbank, nachts flaches Bett, dazu eine Küchenzeile an der Wand. Im Planer gibt es sie als fertige Vorlage für kurzen und langen Radstand.
Aufstelldach oder Hochdach?
Setz ein Aufstelldach mit Dachbett auf deinen Custom oder plane mit dem hohen Werksdach (H2). Der Planer zeigt dir die Stehhöhe, die am Ende bleibt, und warnt, wenn ein Schrank dem Aufstelldach im Weg ist.
Großer Transit: mehr Länge
Der Laderaum des großen Transit ist 1.784 mm breit – für ein Querbett wird das knapp. Dafür wächst mit jeder Länge die Auswahl: In den L2H2 passen 2 der 11 Vorlagen, in die L3-Varianten je 3 und in den L4H3 4 – bis hin zum Hubbett über einer hohen Heckgarage.
Zwei Custom-Generationen
Den Custom gibt es im Planer als Modell von 2012 bis 2023 und als neue Generation ab 2023, jeweils mit eigenen Werksmaßen. Den neuen VW Transporter ab 2025 planst du übrigens genauso: Er hat denselben Laderaum wie der neue Custom.
Fertige Grundrisse für deinen Transit
Wähl eine Vorlage, und der Planer stellt alle Möbel passend in deinen Ford. Insgesamt passen 4 der 11 Vorlagen – von der Schlafsitzbank im Transit Custom bis zum Hubbett im großen Transit L4. Jede Vorlage öffnest du direkt im passenden Modell und baust sie danach frei um.
Transit Custom (2012–2023) L1H1Schlafsitzbank
Rock-’n’-Roll-Sitzbank hinten, die sich nachts flach umklappen lässt, Küche an der linken Wand. Passt auch in kompakte und niedrige Vans.
Transit Custom (2012–2023) L2H2Französisches Bett (längs)
Doppelbett längs hinten links, Durchgang rechts, Küche vorn.
Transit Custom (ab 2023) L2H2Zwei Längsbetten
Zwei Einzelbetten an den Seitenwänden, Durchgang dazwischen, Heckgarage darunter.
Transit L4H3Hubbett + hohe Heckgarage
Doppelbett, das tagsüber nach oben fährt – darunter entsteht eine extra hohe Heckgarage für Fahrräder. Bad und Küche vorn.
In drei Schritten zum Grundriss
Alles läuft im Browser – ohne Installation und ohne Anmeldung.
Transit wählen
Wähl deine Variante und trag deinen Wandaufbau ein. Dann rechnet der Planer mit dem Netto-Innenmaß – nicht mit dem Blechmaß.
Grundriss aufbauen
Starte mit einer Vorlage oder zieh Elemente hinein: Betten, Küche, Bad, Wassertank, Batterie, Heizung und mehr – über 90 Elementtypen, alle Maße millimetergenau.
Prüfen und speichern
Kollisionen werden rot markiert, Gewicht und Achslasten siehst du in der Liste. Dein Entwurf wird automatisch gespeichert, die Stückliste exportierst du als CSV.
Alle Transit-Modelle mit Werksmaßen
Laderaum, Radstand und Außenlänge stammen aus den Herstellerangaben. Klick auf „Öffnen“, und die Variante startet direkt im Planer.
Ford Transit Custom (2012–2023)
Baujahr 2012–2023 · Laderaumbreite 1.775 mm · Breite zwischen den Radkästen 1.390 mm · Schiebetürbreite 1.030 mm
| Variante | Laderaumlänge | Laderaumhöhe | Radstand | Länge außen | Passende Vorlagen | |
|---|---|---|---|---|---|---|
| L1H1 | 2.555 mm | 1.406 mm | 2.933 mm | 4,97 m | 1 von 11 | Öffnen → |
| L2H1 | 2.922 mm | 1.406 mm | 3.300 mm | 5,34 m | 1 von 11 | Öffnen → |
| L2H2 | 2.922 mm | 1.778 mm | 3.300 mm | 5,34 m | 2 von 11 | Öffnen → |
Ford Transit Custom (ab 2023)
Baujahr ab 2023 · Laderaumbreite 1.777 mm · Breite zwischen den Radkästen 1.392 mm · Schiebetürbreite 1.030 mm
| Variante | Laderaumlänge | Laderaumhöhe | Radstand | Länge außen | Passende Vorlagen | |
|---|---|---|---|---|---|---|
| L1H1 | 2.602 mm | 1.427 mm | 3.100 mm | 5,05 m | 1 von 11 | Öffnen → |
| L2H1 | 3.002 mm | 1.425 mm | 3.500 mm | 5,45 m | 1 von 11 | Öffnen → |
| L1H2 | 2.602 mm | 1.925 mm | 3.100 mm | 5,05 m | 1 von 11 | Öffnen → |
| L2H2 | 3.002 mm | 1.925 mm | 3.500 mm | 5,45 m | 3 von 11 | Öffnen → |
Ford Transit
Baujahr ab 2014 · L4 mit Hinterradantrieb · Laderaumbreite 1.784 mm · Breite zwischen den Radkästen 1.392 mm · Schiebetürbreite 1.300 mm
| Variante | Laderaumlänge | Laderaumhöhe | Radstand | Länge außen | Passende Vorlagen | |
|---|---|---|---|---|---|---|
| L2H2 | 3.044 mm | 1.886 mm | 3.300 mm | 5,53 m | 2 von 11 | Öffnen → |
| L2H3 | 3.044 mm | 2.125 mm | 3.300 mm | 5,53 m | 2 von 11 | Öffnen → |
| L3H2 | 3.494 mm | 1.886 mm | 3.750 mm | 5,98 m | 3 von 11 | Öffnen → |
| L3H3 | 3.494 mm | 2.125 mm | 3.750 mm | 5,98 m | 3 von 11 | Öffnen → |
| L4H3 | 4.217 mm | 2.025 mm | 3.750 mm | 6,70 m | 4 von 11 | Öffnen → |
Häufige Fragen
Welche Transit-Modelle kann ich planen?
Den Transit Custom in beiden Generationen (2012–2023 und ab 2023) sowie den großen Transit ab 2014, jeweils in allen Längen und Höhen. Beim großen Transit rechnet der Planer bei der L4-Variante mit Hinterradantrieb.
Kann ich ein Aufstelldach planen?
Ja. Im Tab „Van“ wählst du unter „Dach“ ein Aufstelldach, auf Wunsch mit Dachbett. Der Planer zeigt die Stehhöhe unter dem offenen Dach und die Größe des Dachbetts. Über den Button oben startest du den Transit Custom direkt mit Aufstelldach.
Ist der Planer wirklich kostenlos?
Ja. Derzeit ist alles kostenlos und ohne Limit – du brauchst nicht einmal ein Konto. Ohne Konto bleibt dein Entwurf in deinem Browser gespeichert, mit einem kostenlosen Konto hast du ihn auf jedem Gerät. Sollte es später bezahlte Tarife geben, erfährst du das rechtzeitig.
Wie genau sind die Maße?
Laderaum, Radstand und Außenmaße stammen aus den Herstellerangaben, ebenso die Türmaße, soweit bekannt. Lage und Größe der Radkästen und der Verlauf der nach oben einziehenden Seitenwände sind Schätzwerte, die du im Planer anpassen kannst. Miss vor dem Zuschnitt trotzdem immer an deinem eigenen Van nach.
Funktioniert das auch auf dem Handy?
Ja. Du ziehst Elemente mit einem Finger, drehst die Ansicht mit einem Finger auf einer freien Fläche und zoomst mit zwei Fingern. Für die Feinarbeit an den Maßen ist ein Laptop aber angenehmer.
Ersetzt der Planer eine Abnahme?
Nein. Der Planer hilft dir beim Planen und Prüfen, ersetzt aber keine fachliche Beratung zur Konstruktion, keine Abnahme oder Genehmigung (in Deutschland etwa durch TÜV oder DEKRA, in Österreich durch die Landesprüfstelle) und kein Nachmessen an deinem eigenen Van.
Dein Transit steht schon in 3D bereit
Derzeit kostenlos · ohne Anmeldung · direkt im Browser
