Master-Camperausbau in 3D planen
Der Renault Master ist in beiden Generationen im Planer hinterlegt: das Modell von 2010 bis 2024 – baugleich mit Nissan NV400 und Opel Movano B – und der neue Master ab 2024. Stell Querbett, Küche und Bad hinein und sieh sofort, was passt, was kollidiert und wie viel Gewicht auf den Achsen landet.
- 2 Generationen · 12 Varianten
- 6 Grundriss-Vorlagen
- Ohne Anmeldung
- Derzeit kostenlos

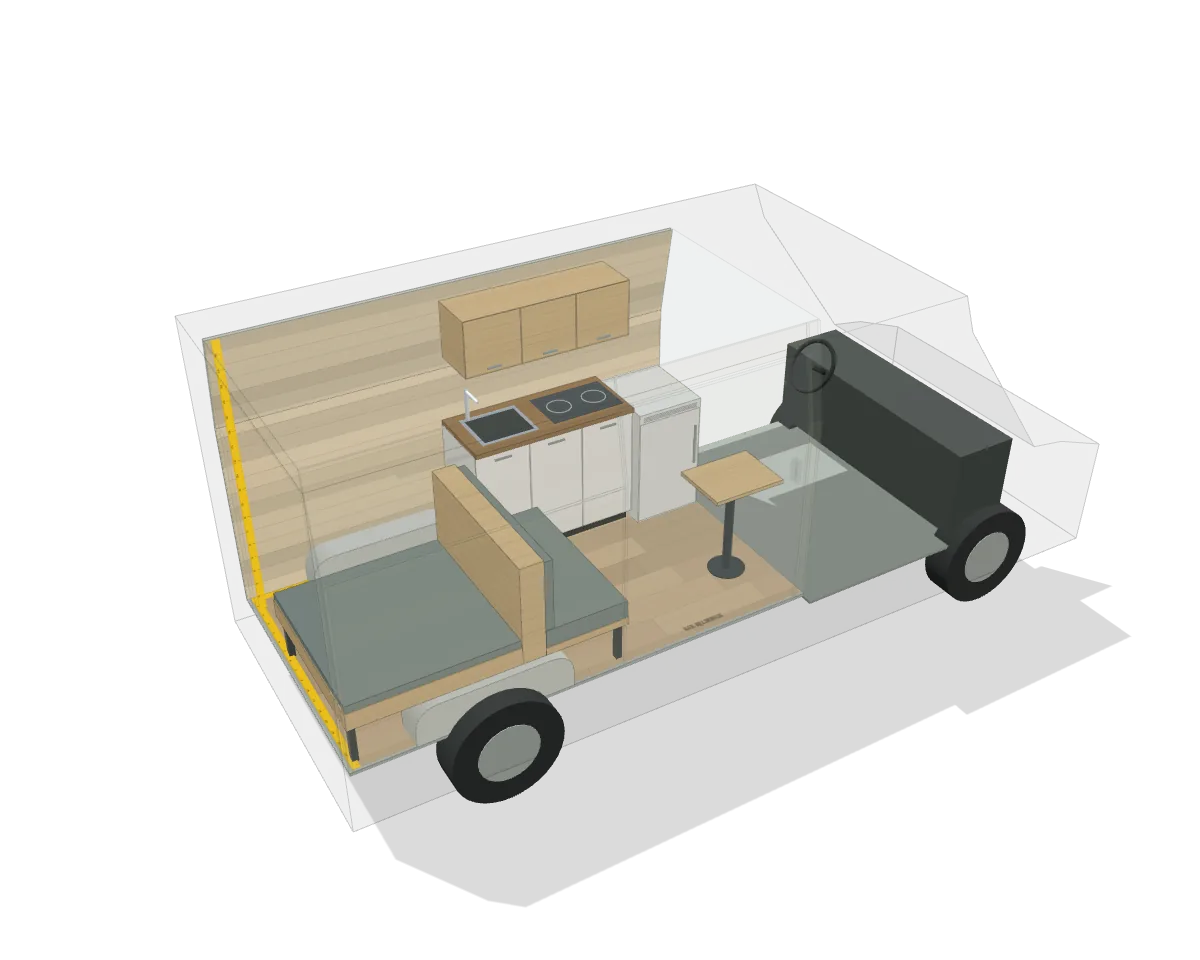

Zum Drehen ziehenLaderaum 3.083 × 1.765 × 1.894 mmBeispiel: Master (2010–2024) L2H2 · SchlafsitzbankWorauf es beim Master ankommt
Vier Fragen, die beim Master-Ausbau fast immer auftauchen – und die der Planer beantwortet, bevor du Material kaufst.
Passt ein Querbett?
Der Laderaum ist 1.765 mm breit, beim neuen Master 1.789 mm. Mit 30 mm Wandaufbau pro Seite bleiben gut 1,70 bzw. rund 1,73 m für ein Querbett. Trag deinen Wandaufbau ein, und der Planer zeigt dir, ob das für dich reicht.
L2H2 oder L3H2?
In den Master L2H2 passt nur eine der 11 Vorlagen, in den L3H2 schon 4 – darunter das Stockbett und das Hubbett. Dafür ist der L3 gut 65 cm länger.
Front- oder Hinterradantrieb?
Im Planer bestimmt die Variante den Antrieb: L4 mit Hinterradantrieb, die übrigen mit Frontantrieb. Bei Frontantrieb warnt der Planer, wenn zu wenig Gewicht auf der Vorderachse liegt – und bei jeder Variante, bevor eine Achse überladen ist.
NV400, Movano und Interstar
Der Master von 2010 bis 2024 ist baugleich mit Nissan NV400 und Opel Movano B, der neue Master mit dem Nissan Interstar. Im Planer wählst du einfach den passenden Master (den Interstar gibt es auch als eigenes Modell) – Maße und Vorlagen sind identisch.
Fertige Grundrisse für deinen Master
Wähl eine Vorlage, und der Planer stellt alle Möbel passend in deinen Master. In den L2H2 passt nur eine der 11 Vorlagen, in die L3-Varianten je 4 und in den L4H3 5. Jede Vorlage kannst du danach frei umbauen.
Master (2010–2024) L2H2Schlafsitzbank
Rock-’n’-Roll-Sitzbank hinten, die sich nachts flach umklappen lässt, Küche an der linken Wand. Passt auch in kompakte und niedrige Vans.
Master (ab 2024) L2H2Französisches Bett (längs)
Doppelbett längs hinten links, Durchgang rechts, Küche vorn.
Master (2010–2024) L3H2Zwei Längsbetten
Zwei Einzelbetten an den Seitenwänden, Durchgang dazwischen, Heckgarage darunter.
Master (2010–2024) L4H3Längsbetten + Halbdinette + Bad
Zwei Einzelbetten im Heck mit Heckgarage darunter, vorn eine Halbdinette, Bad links und Küche rechts. Für lange Vans.
Master (2010–2024) L3H2Stockbett + Halbdinette + Bad
Zwei Querbetten übereinander im Heck (ideal für Kinder), dazu Halbdinette, Bad und eine Küche an der Schiebetür.
Master (2010–2024) L3H2Hubbett + hohe Heckgarage
Doppelbett, das tagsüber nach oben fährt – darunter entsteht eine extra hohe Heckgarage für Fahrräder. Bad und Küche vorn.
In drei Schritten zum Grundriss
Alles läuft im Browser – ohne Installation und ohne Anmeldung.
Master wählen
Wähl deine Variante und trag deinen Wandaufbau ein. Dann rechnet der Planer mit dem Netto-Innenmaß – nicht mit dem Blechmaß.
Grundriss aufbauen
Starte mit einer Vorlage oder zieh Elemente hinein: Betten, Küche, Bad, Wassertank, Batterie, Heizung und mehr – über 90 Elementtypen, alle Maße millimetergenau.
Prüfen und speichern
Kollisionen werden rot markiert, Gewicht und Achslasten siehst du in der Liste. Dein Entwurf wird automatisch gespeichert, die Stückliste exportierst du als CSV.
Alle Master-Modelle mit Werksmaßen
Laderaum, Radstand und Außenlänge stammen aus den Herstellerangaben. Klick auf „Öffnen“, und die Variante startet direkt im Planer.
Renault Master (2010–2024)
Baujahr 2010–2024 · auch Nissan NV400 und Opel Movano B · L4 mit Hinterradantrieb · Laderaumbreite 1.765 mm · Breite zwischen den Radkästen 1.380 mm · Schiebetürbreite 1.270 mm
| Variante | Laderaumlänge | Laderaumhöhe | Radstand | Länge außen | Passende Vorlagen | |
|---|---|---|---|---|---|---|
| L1H1 | 2.583 mm | 1.700 mm | 3.182 mm | 5,05 m | 1 von 11 | Öffnen → |
| L1H2 | 2.583 mm | 1.894 mm | 3.182 mm | 5,05 m | 1 von 11 | Öffnen → |
| L2H2 | 3.083 mm | 1.894 mm | 3.682 mm | 5,55 m | 1 von 11 | Öffnen → |
| L2H3 | 3.083 mm | 2.144 mm | 3.682 mm | 5,55 m | 1 von 11 | Öffnen → |
| L3H2 | 3.733 mm | 1.894 mm | 4.332 mm | 6,20 m | 4 von 11 | Öffnen → |
| L3H3 | 3.733 mm | 2.144 mm | 4.332 mm | 6,20 m | 4 von 11 | Öffnen → |
| L4H2 | 4.383 mm | 1.794 mm | 4.332 mm | 6,85 m | 2 von 11 | Öffnen → |
| L4H3 | 4.383 mm | 2.044 mm | 4.332 mm | 6,85 m | 5 von 11 | Öffnen → |
Renault Master (ab 2024)
Baujahr ab 2024 · L4 mit Hinterradantrieb · Laderaumbreite 1.789 mm · Breite zwischen den Radkästen 1.380 mm · Schiebetürbreite 1.312 mm
| Variante | Laderaumlänge | Laderaumhöhe | Radstand | Länge außen | Passende Vorlagen | |
|---|---|---|---|---|---|---|
| L2H2 | 3.225 mm | 1.885 mm | 3.585 mm | 5,68 m | 2 von 11 | Öffnen → |
| L3H2 | 3.855 mm | 1.885 mm | 4.215 mm | 6,32 m | 5 von 11 | Öffnen → |
| L3H3 | 3.855 mm | 2.138 mm | 4.215 mm | 6,32 m | 5 von 11 | Öffnen → |
| L4H3 | 4.493 mm | 2.023 mm | 4.215 mm | 7,08 m | 4 von 11 | Öffnen → |
Häufige Fragen
Gilt der Planer auch für NV400, Movano und Interstar?
Ja. Nissan NV400 und Opel Movano B entsprechen dem Master von 2010 bis 2024, der Nissan Interstar dem neuen Master ab 2024. Im Planer wählst du den passenden Master in deiner Länge und Höhe; den Interstar findest du dort auch als eigenes Modell.
Ist der Planer wirklich kostenlos?
Ja. Derzeit ist alles kostenlos und ohne Limit – du brauchst nicht einmal ein Konto. Ohne Konto bleibt dein Entwurf in deinem Browser gespeichert, mit einem kostenlosen Konto hast du ihn auf jedem Gerät. Sollte es später bezahlte Tarife geben, erfährst du das rechtzeitig.
Wie genau sind die Maße?
Laderaum, Radstand und Außenmaße stammen aus den Herstellerangaben, ebenso die Türmaße, soweit bekannt. Lage und Größe der Radkästen und der Verlauf der nach oben einziehenden Seitenwände sind Schätzwerte, die du im Planer anpassen kannst. Miss vor dem Zuschnitt trotzdem immer an deinem eigenen Van nach.
Funktioniert das auch auf dem Handy?
Ja. Du ziehst Elemente mit einem Finger, drehst die Ansicht mit einem Finger auf einer freien Fläche und zoomst mit zwei Fingern. Für die Feinarbeit an den Maßen ist ein Laptop aber angenehmer.
Ersetzt der Planer eine Abnahme?
Nein. Der Planer hilft dir beim Planen und Prüfen, ersetzt aber keine fachliche Beratung zur Konstruktion, keine Abnahme oder Genehmigung (in Deutschland etwa durch TÜV oder DEKRA, in Österreich durch die Landesprüfstelle) und kein Nachmessen an deinem eigenen Van.
Dein Master steht schon in 3D bereit
Derzeit kostenlos · ohne Anmeldung · direkt im Browser
