Rechenmodule

Du richtest ein. Wir rechnen die Technik aus.

Stell deine Geräte, Wasserhähne und Möbel in den Van. Der Planer rechnet aus, was du brauchst, und setzt es auf eine Einkaufsliste. Wo es geht, stammen die Zahlen aus Anleitungen, Normen und Herstellerangaben.

Strom Kabel Wasser Dämmung Zuschnitt

Reiter „Energie“ im Planer

Strom

Stell Kühlschrank, Lampen, Ladegeräte und Boiler in den Van. Der Planer zählt zusammen, was sie pro Tag verbrauchen, und prüft, wie lange deine Batterie durchhält und wie schnell sie wieder voll ist.

Der Planer rechnet aus

Verbrauch pro Gerät und pro Tag
Wie lange du autark stehen kannst
Laden mit Solarmodulen, Lichtmaschine und Landstrom
Ob du einen Wechselrichter für 230 V brauchst

Auf deiner Einkaufsliste

Bordbatterie und Ladegeräte, bei 230 V auch ein WechselrichterFest
Sicherungen für jeden StromkreisBerechnet
Kabel zu jedem Gerät, im richtigen Querschnitt und in der richtigen LängeBerechnet
Solarmodul, Ladebooster und Landstrom, wenn du sie wählstDeine Wahl

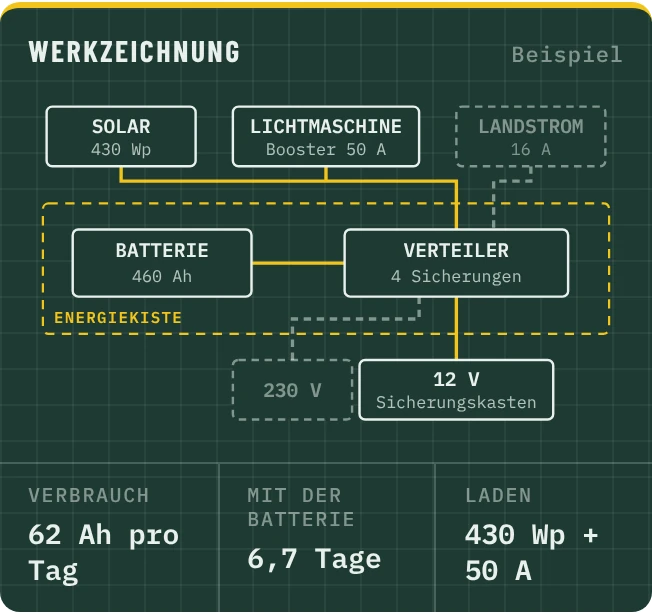

Werkzeichnung Strom: Solar und Lichtmaschine laden die Batterie, Verteiler zum Sicherungskasten — Beispiel einer Werkzeichnung aus dem Strom-Kit, von einem anderen Entwurf als unten.

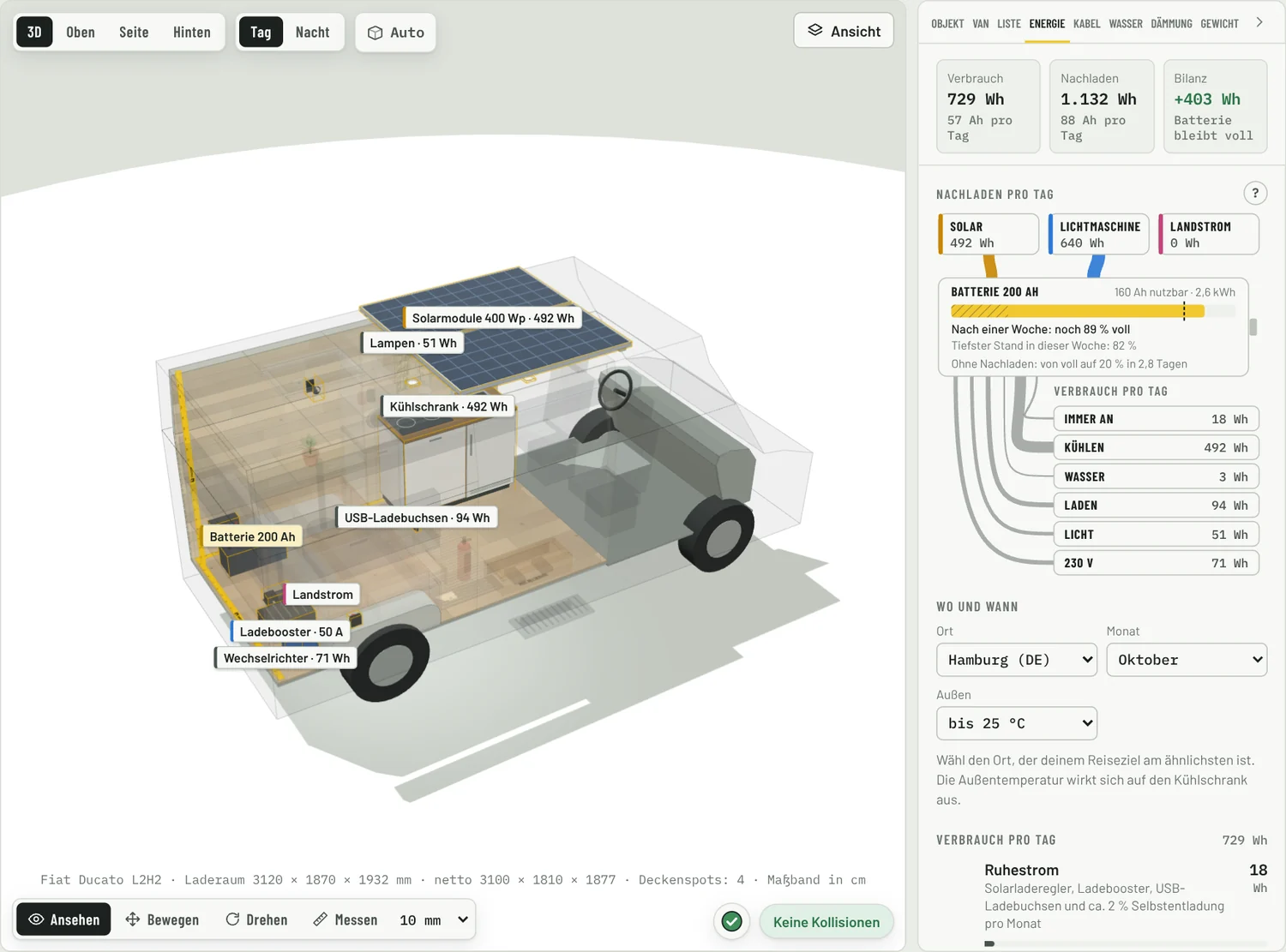

Der Planer mit geöffnetem Reiter „Energie“: Verbrauch, Nachladen und Batterie pro Tag, mit Beschriftungen pro Gerät in 3D — Reiter „Energie“: Verbrauch und Nachladen pro Tag, die Batterie und für jedes Gerät eine Beschriftung in 3D.

Teil des Strom-Kits

Kabel

Für jedes Gerät wählt der Planer den Kabelquerschnitt und die Sicherung. Wo der Hersteller etwas vorschreibt, folgen wir der Anleitung. Sonst berechnen wir den Spannungsabfall nach EN 1648-2.

Der Planer rechnet aus

Kabelquerschnitt pro Gerät, passend zur Länge deiner Strecke
Sicherung pro Stromkreis im Sicherungskasten
Hauptkabel und Sicherungen an der Batterie nach den Anleitungen
Strecken am Motorraum entlang gesondert berechnet

Auf deiner Einkaufsliste

Kabel pro Querschnitt, in MeternBerechnet
Sicherungen pro StromkreisBerechnet
Hauptkabel und Sicherungen an der Batterie, nach den AnleitungenFest

Beispiel aus dem Planer · Lounge auf Podest, Fiat Ducato L2H2

Gerät	Kabel	Sicherung
Starterbatterie → Orion XS	25 mm² · 7,1 m	60 A
Solarmodule	6 mm² · 7,3 m	—
Kühlschrank	10 mm² · 3,9 m	15 A
Wasserpumpe	2,5 mm² · 1,9 m	10 A
USB-Ladebuchse	4 mm² · 5,2 m	15 A
Lampen	1,5 mm² · 9,7 m	5 A

Quelle

Anleitung

Norm

EN 1648-2

Längere Strecke

dicker

Beispiel aus dem Planer. Dieselbe Berechnung kommt auf deine Einkaufsliste.

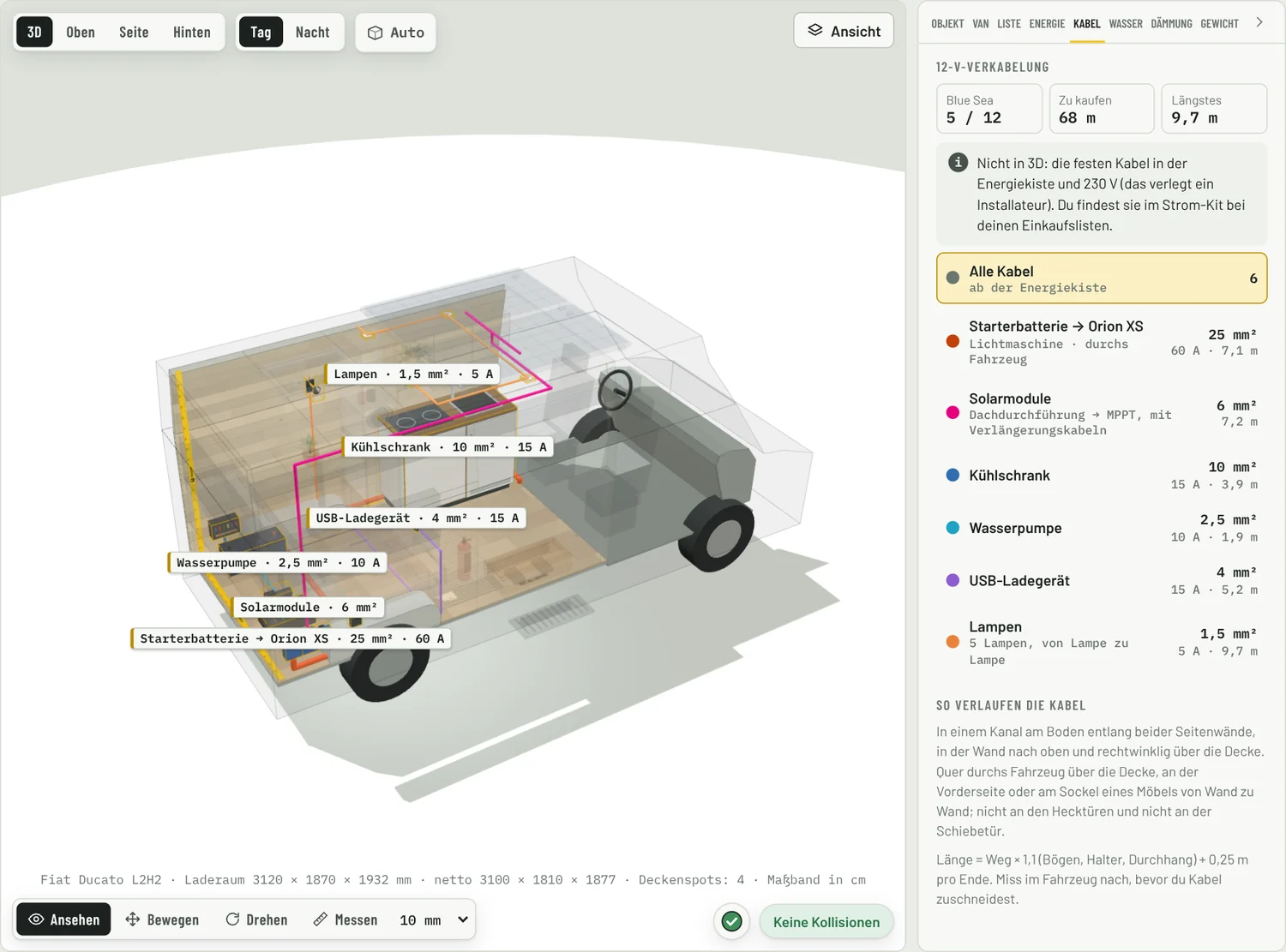

Der Planer mit geöffnetem Reiter „Kabel“: jedes Kabel als Linie durch den Van, mit Querschnitt und Sicherung — Reiter „Kabel“: jedes Kabel läuft in 3D durch den Van, mit Querschnitt, Sicherung und Länge. Zusammen 68 m zu kaufen.

Reiter „Wasser“ im Planer

Wasser

Wie viele Liter du pro Tag zum Trinken, Spülen und Duschen brauchst, wie lange dein Tank reicht und wie viel warmes Wasser der Boiler liefert.

Der Planer rechnet aus

Verbrauch pro Tag zum Trinken, Spülen und Duschen
Wie lange dein Tank reicht
Warmwasser aus dem Boiler
Leitungen mit T-Stücken bis zu jedem Wasserhahn

Auf deiner Einkaufsliste

Wassertank und PumpeFest
Boiler für WarmwasserDeine Wahl
Leitungen mit T-Stücken, bis zu jedem WasserhahnBerechnet
Wasserhähne und AnschlüsseDeine Wahl

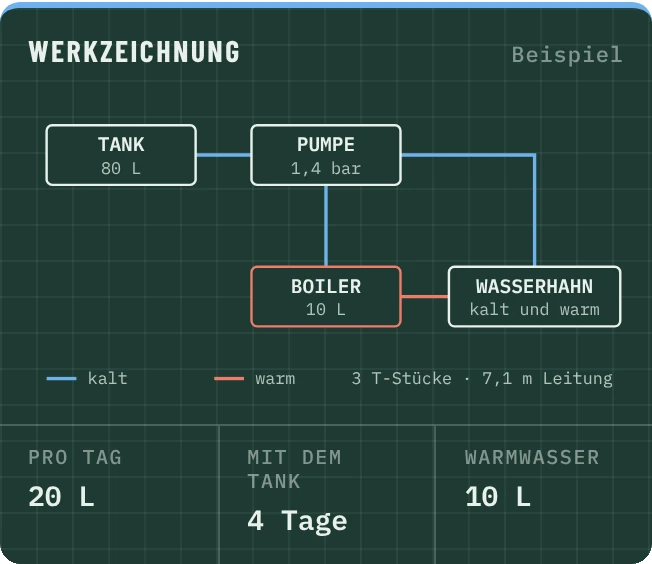

Werkzeichnung Wasser: Tank, Pumpe, Boiler und Wasserhahn — Beispiel einer Werkzeichnung aus dem Planer.

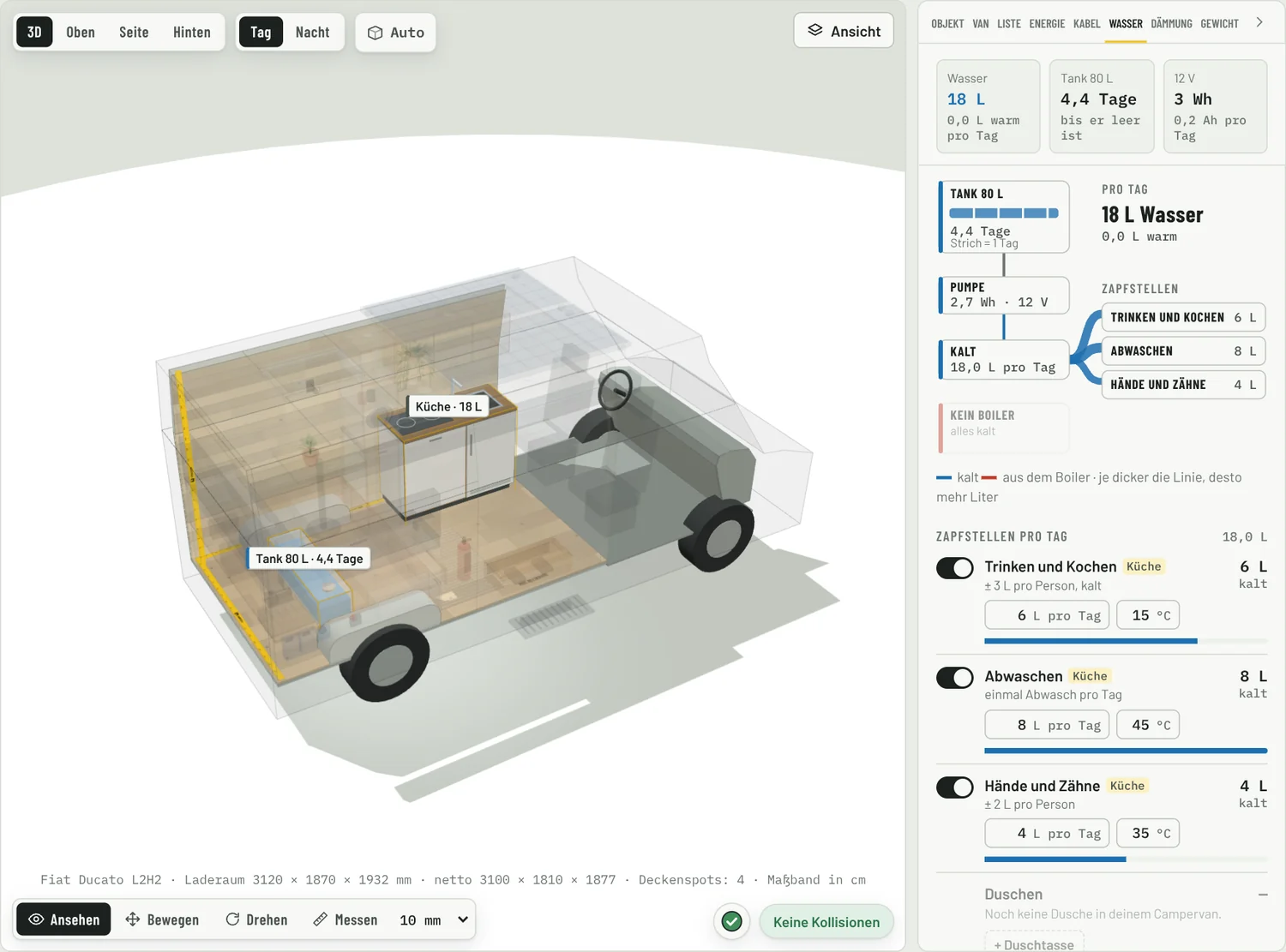

Der Planer mit geöffnetem Reiter „Wasser“: Tank, Pumpe und Zapfstellen pro Tag — Reiter „Wasser“: Tank, Pumpe und pro Zapfstelle, wie viele Liter du pro Tag brauchst.

Reiter „Dämmung“ im Planer

Dämmung

Welches Material auf welche Fläche, wie viele m² du brauchst, wie viel Wärme dein Van verliert und ob deine Heizung hinterherkommt. Mit den Verarbeitungsrichtlinien der Hersteller.

Der Planer rechnet aus

Material und m² pro Fläche
Wärmeverlust deines Vans
Bis zu welcher Außentemperatur deine Heizung es warm hält
Kondensrisiko

Auf deiner Einkaufsliste

Dämmung pro Fläche, in ganzen Rollen und PlattenBerechnet
Kleber, Klebeband und ReinigerBerechnet
Boden: druckfeste Platten, Latten und BodenplatteBerechnet
Antidröhnmatten und Thermomatten fürs FahrerhausDeine Wahl

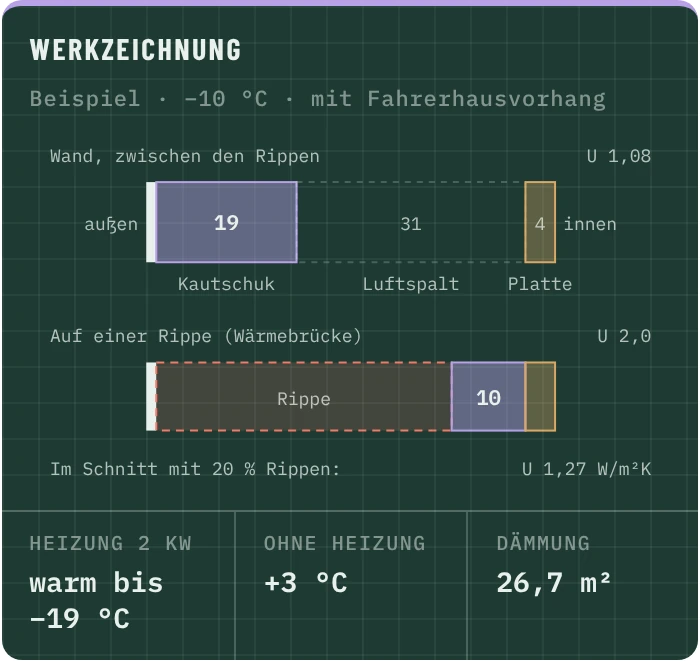

Werkzeichnung Dämmung: Wandaufbau und Wärmeverlust — Beispiel bei −10 °C mit Fahrerhausvorhang.

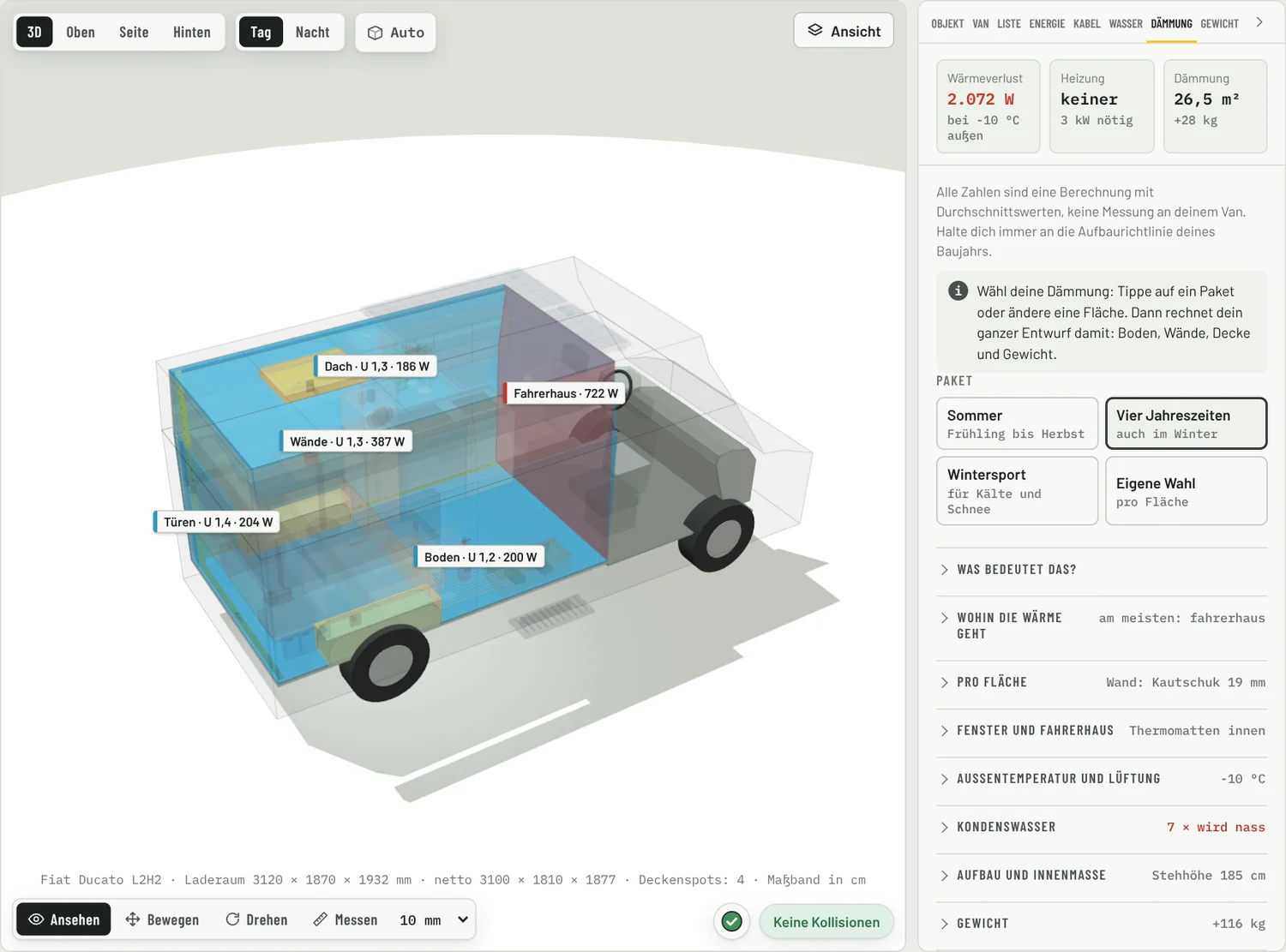

Der Planer mit geöffnetem Reiter „Dämmung“: Wände, Dach, Boden, Türen und Fahrerhaus eingefärbt mit ihrem U-Wert und Wärmeverlust — Reiter „Dämmung“: jede Fläche mit ihrem U-Wert und Wärmeverlust, und ein Paket von Sommer bis Wintersport.

Zuschnittliste in deiner Einkaufsliste

Zuschnitt

Wie viel Holz du für Heckgarage, Bett und einzelne Holzteile kaufst und welches Stück aus welcher Länge kommt.

Der Planer rechnet aus

Wie viele ganze Längen du kaufst
Sägeplan: welches Stück aus welcher Länge
Zuschnittliste pro Stück, mit Maß
Mit Berücksichtigung der Schnittbreite

Auf deiner Einkaufsliste

Fichtenholz in ganzen Längen von 270 cmBerechnet
Multiplex pro Platte von 122 × 244 cmBerechnet
Zuschnittliste pro Stück, zum AbhakenBerechnet
Beschläge und Zuschnitt im BaumarktDeine Wahl

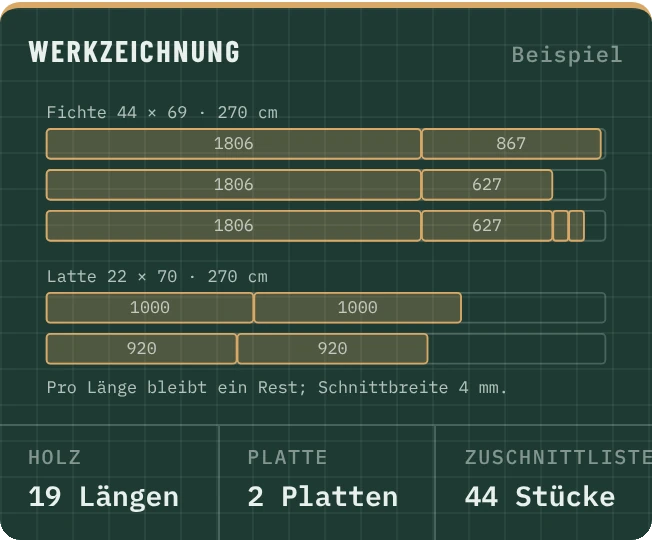

Sägeplan: welches Stück aus welcher Länge — Beispiel eines Sägeplans aus dem Planer.

Einkaufslisten

Von der Berechnung in den Einkaufswagen

Jedes Modul wird zu einer eigenen Liste in „Mein Konto“, mit den Maßen aus deinem Entwurf. Du siehst pro Kit, was du schon gekauft hast und was noch fehlt. Starte eine Liste aus deinem Entwurf oder mit einem leeren Kit.

Bald dabei: Heizung, Gas und Lüftung, jeweils mit eigener Einkaufsliste.

Querbett + KücheFiat Ducato L2H2 · aus deinem Entwurf

Strom-Kit4 von 33 da

919 € gekauft2.820 €

Wasser-Kit1 von 20 da

106 € gekauft890 €

Summe für diesen Van3.710 €

Noch zu kaufen2.685 €

Alle Rechenmodule sind in „Monatlich“ enthalten

Und im Projektpass. In der Testversion siehst du sie gesperrt.

Preise ansehen
